Модернизация ЭТК, этап 3. Ревизионный люк для реактора оксипиролиза

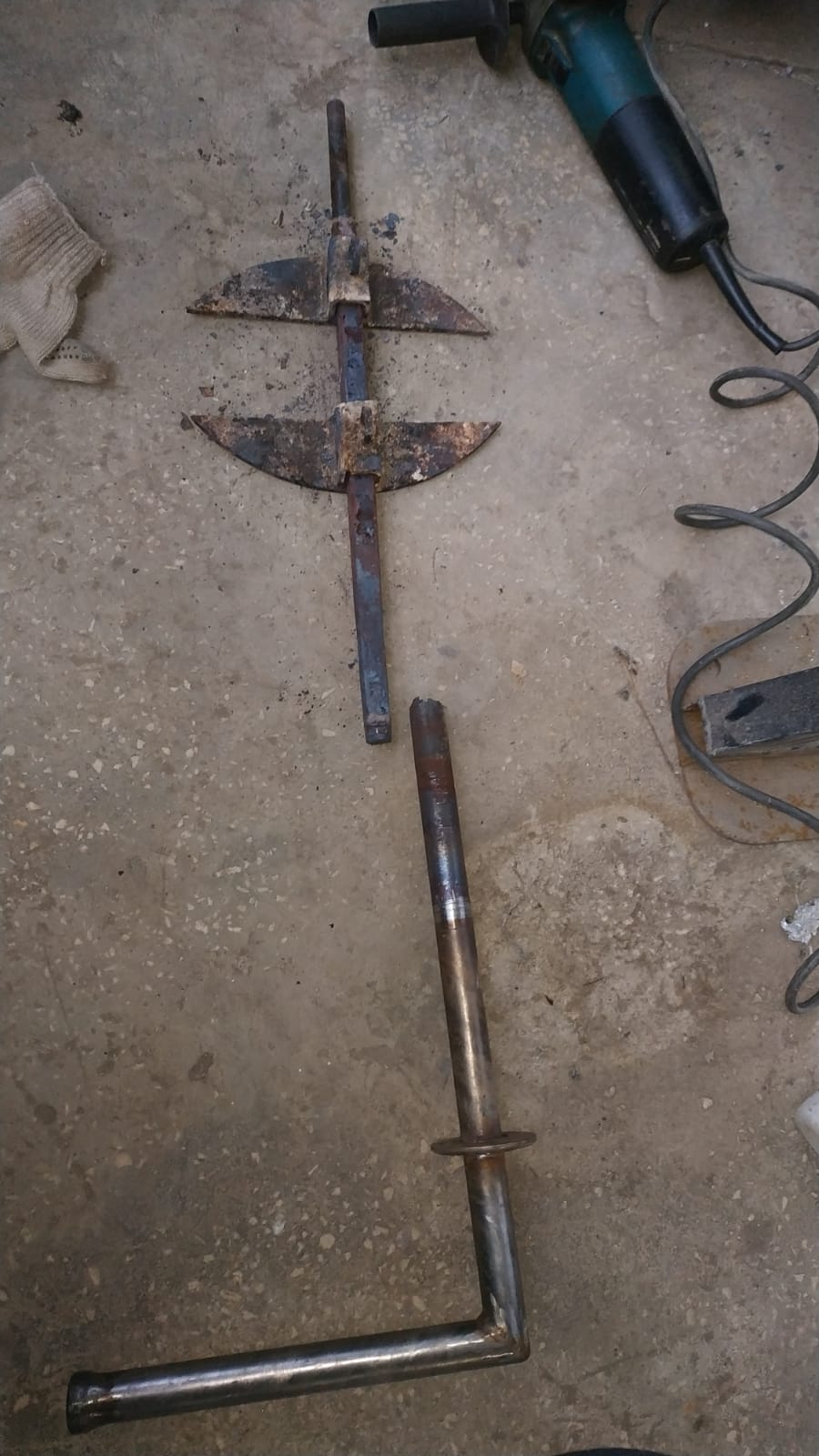

Реактор окспиролиза был спроектирован так, что  даже простой ремонт внутренних узлов был не возможен. При испытаниях, носящих нерегулярный характер на альтернативном топливом, требующего дополнительной сортировки и сушки, выйти на требуемый режим работы реактора оксипиролиза  не представлялось возможным. Температура внутри первичной камеры то поднималась до 1700, то с трудом удерживалась на значении 800. В результате топливо часто не догорало или наоборот «пережигало» даже высоколегированный металл камеры. В результате были выведены из строя сбросные «лепестки», выполняющие роль колосников первичной камеры. В какой-то момент стало невозможно их провернуть. Решено для удобства ремонта и последующей эксплуатации выполнить постоянный ревизионный люк в нижней части реактора. В результате мы получили постоянный доступ для чистки и ремонта обоих колосниковых решеток — и нижней и верхней. Заметно повысилось удобство эксплуатации иобслуживания. А также появилась альтернативная возможность растопки реактора твердым топливом (древесными отходами) без использования растопочной дизельной горелки.

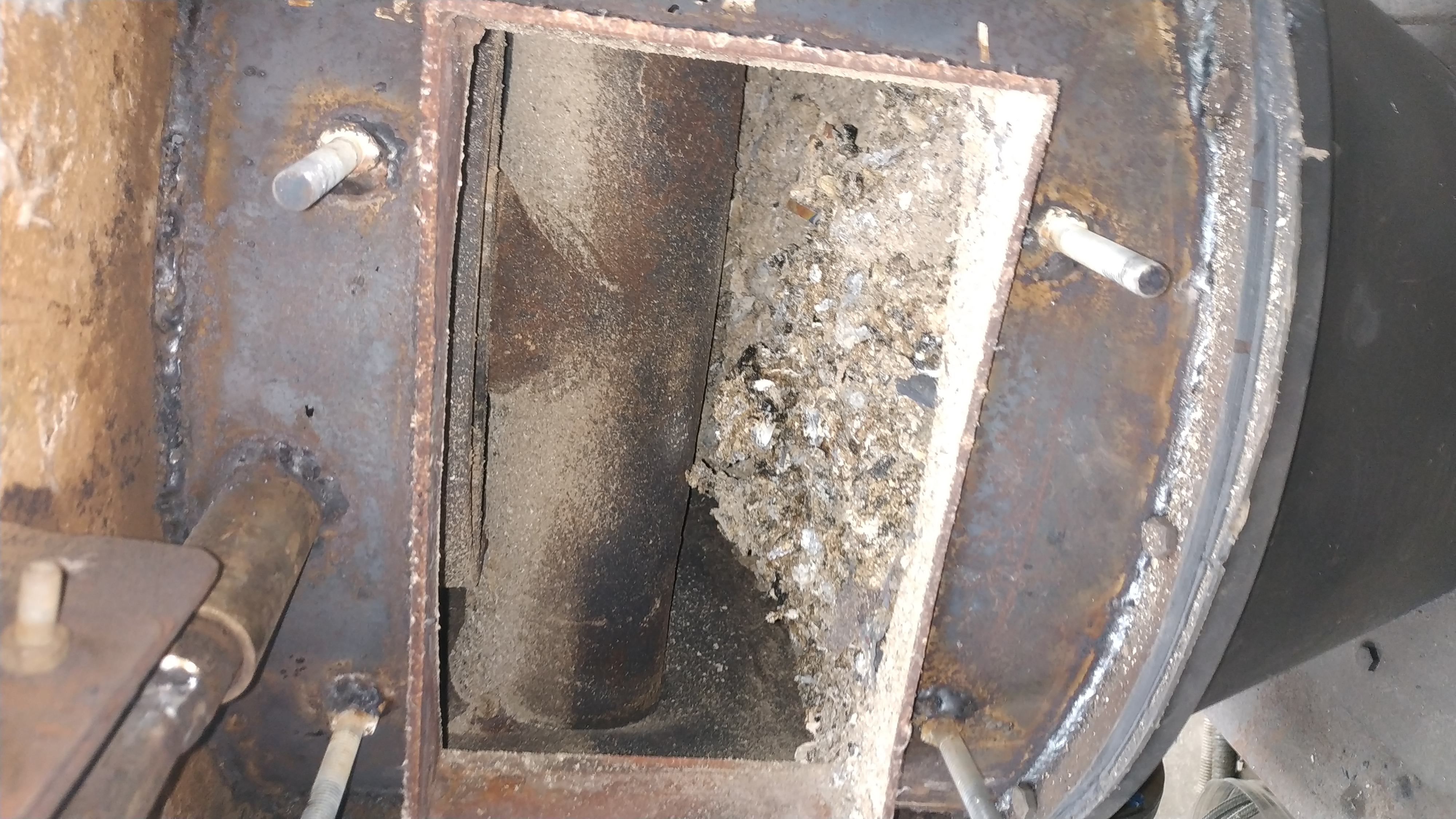

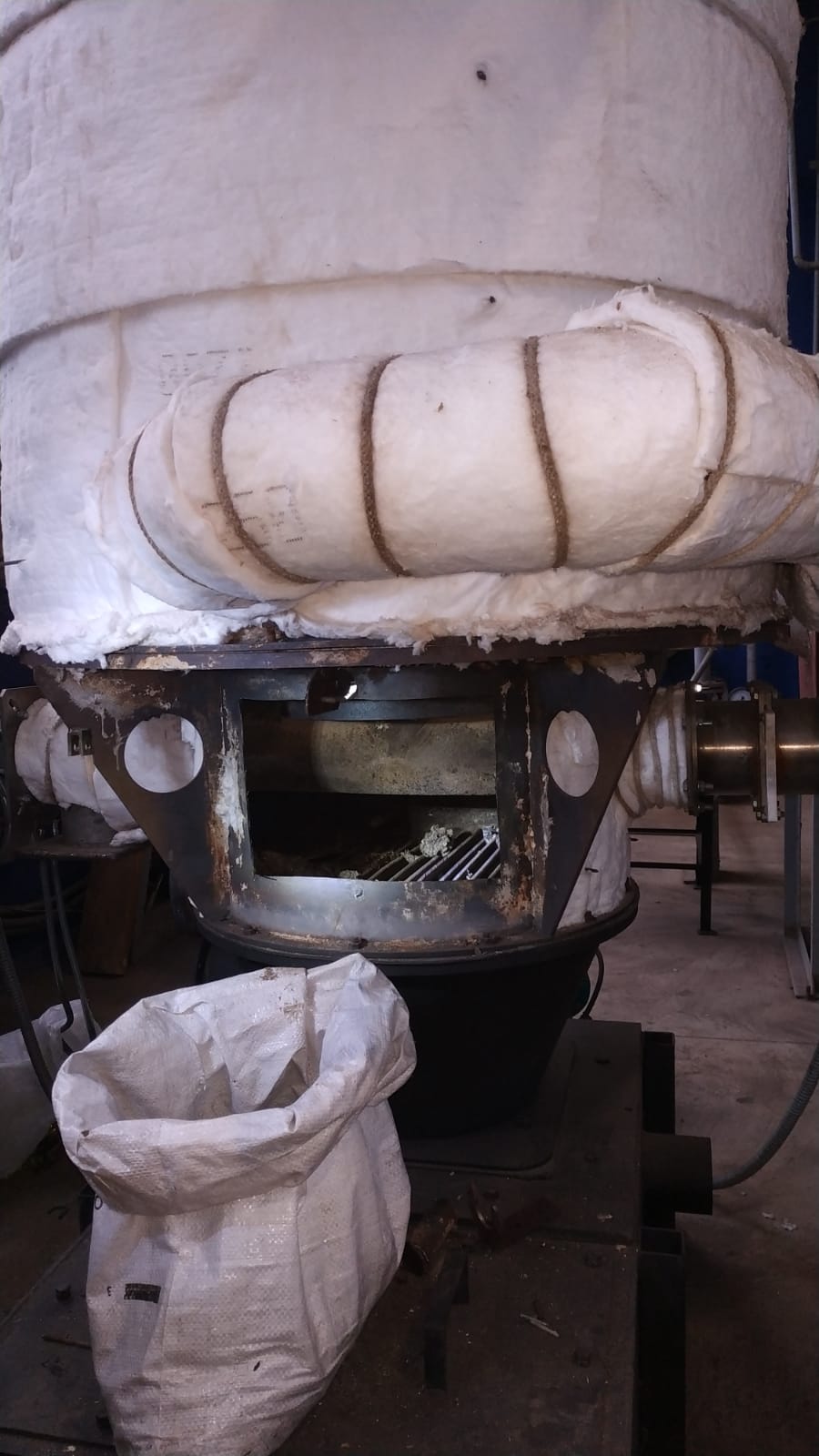

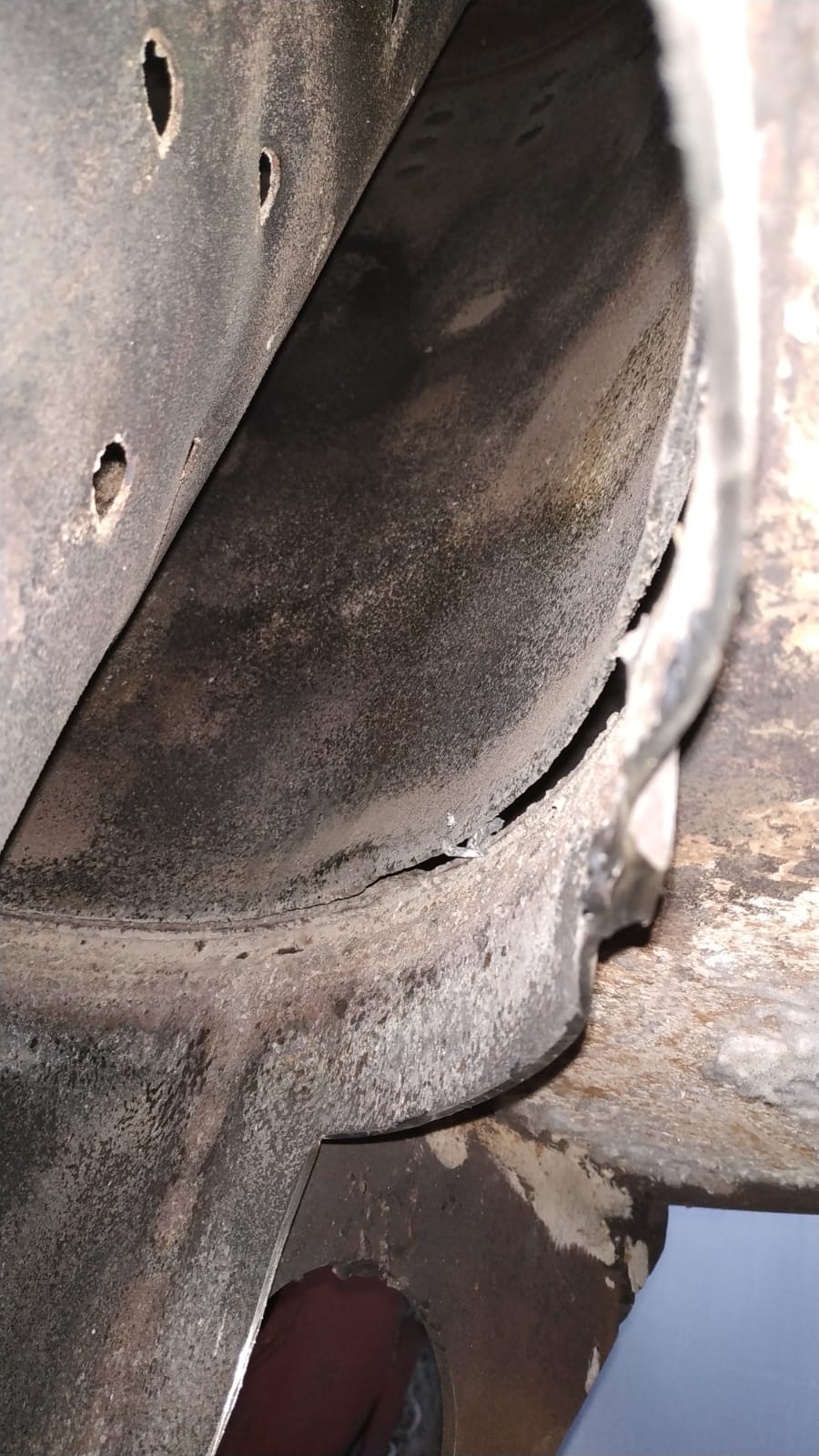

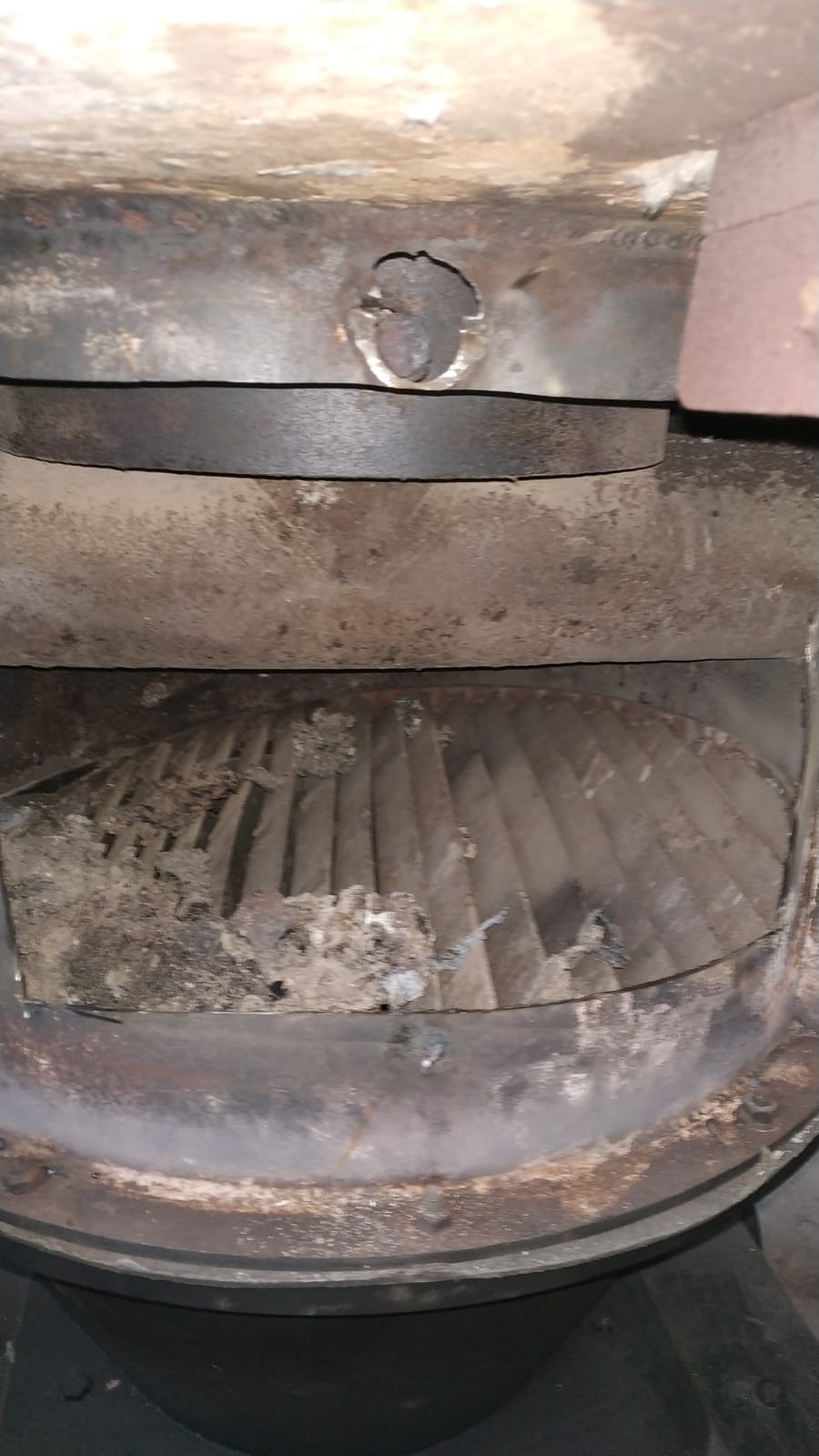

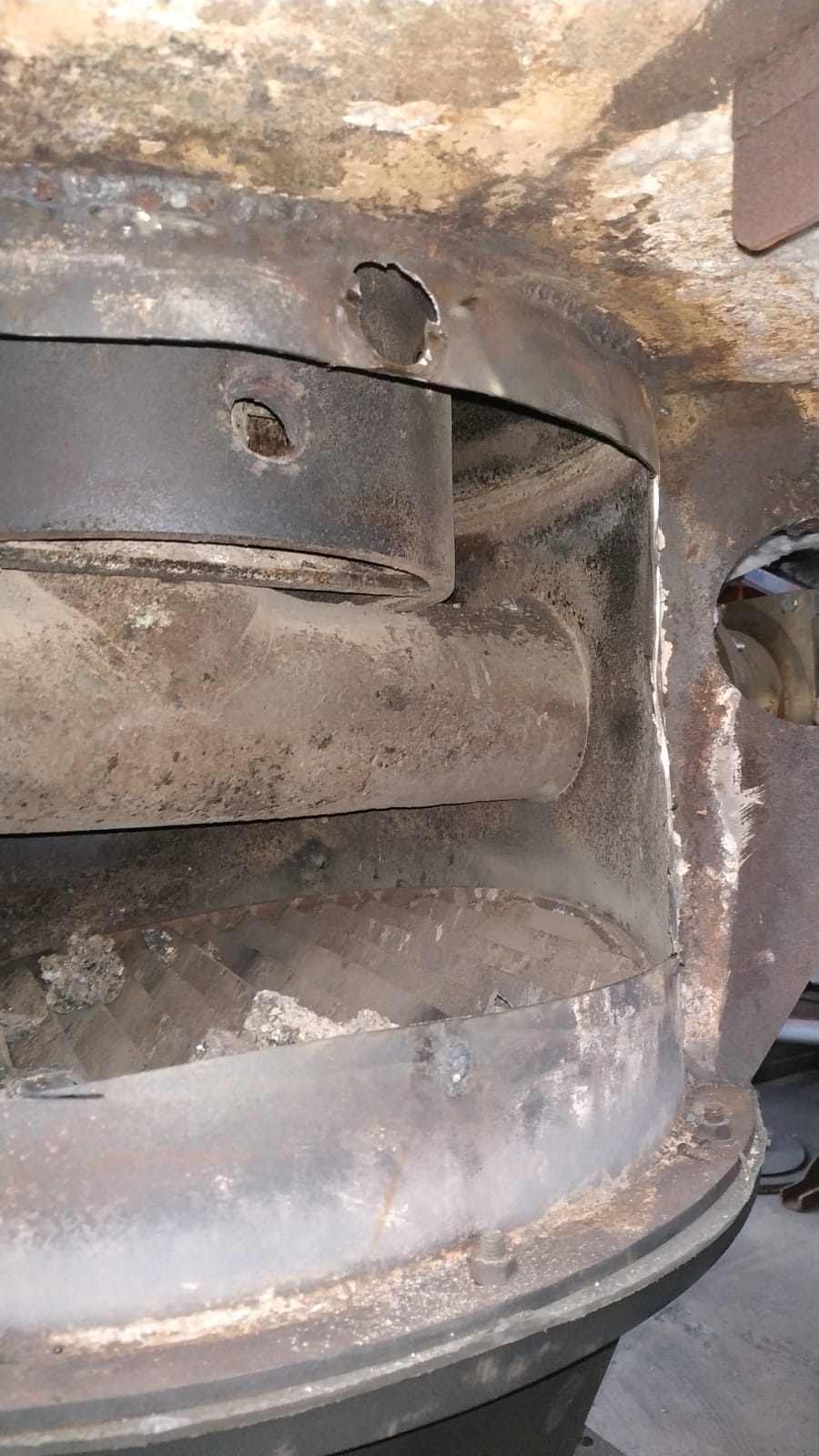

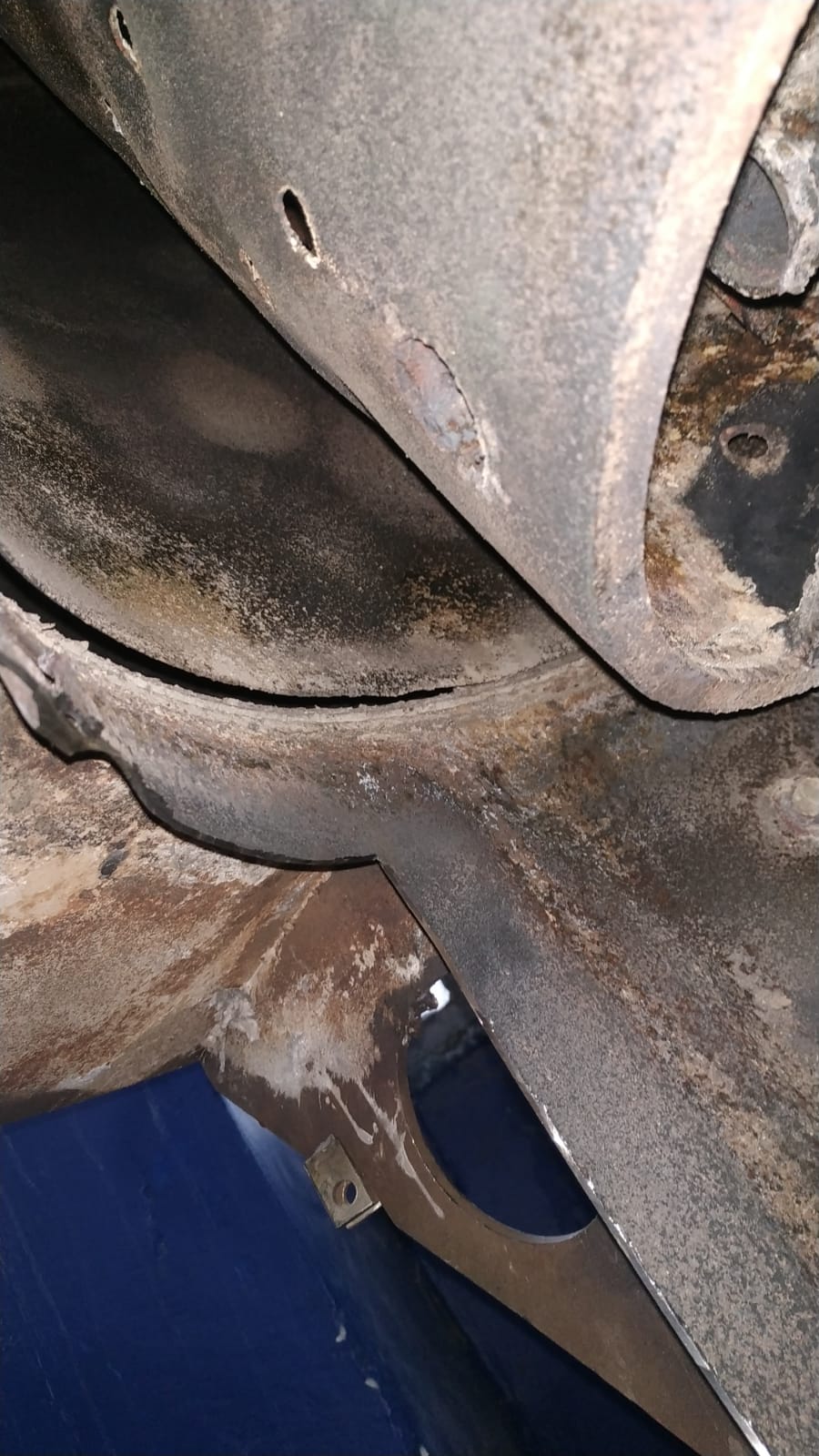

В процессе изготовления ревизионного люка и ремонта сбросных лепестков удалось провести визуальный осмотр состояния внутренних стенок и камер реактора оксипиролиза. К сожалению, обнаружились неремонтопригодные нарушения конструкции — из-за неравномерного прогрева, бросков температур и в целом экономии материала при изготовлении первого экспериментального образца — разошлись сварные швы (видно на последующих фото) и тем самым нарушилась герметичность вторичной камеры (камеры дожигания газа). Также на фото — заключительный вид ревизионного люка.
