Система диагностики и защиты КРУ 6-10 кВ

 Назначение

Современные энергосистемы немыслимы без распределительных устройств (РУ) открытого типа и РУ корпусной конструкции, как внутренней, так и наружной установки. Как и любая техническая система, электроустановки корпусной конструкции не свободны от неисправностей и повреждений, которыми в электроэнергетике являются, например, внутренние междуфазные короткие замыкания (КЗ), сопровождаемые высоковольтной электрической дугой и однофазных замыканий на землю (ОЗЗ). При этом, еще многие КРУ(Н), к сожалению, не оборудованы защитой от дуговых КЗ. Ниже приведен вид ячеек КРУ, оборудованного медленнодействующими защитами, после дугового короткого замыкания Зачастую данный вид повреждений является итогом развития менее опасных видов повреждения, которые на ранней стадии могут быть локализованы.

Выгоревший КРУ

Внешний вид КРУН 10 кВ после отключения дугового КЗ медленнодействующими защитами

В последние десятилетия отмечено увеличение относительного числа повреждений электроустановок корпусной конструкции по причине старения оборудования и увеличения мощности источников питания, как следствие, токов короткого замыкания. Это зачастую приводит к существенным повреждениям электроустановок, имеющих малые габаритные размеры при огромных мощностях столба электрической дуги, достигающих нескольких мегаватт.

Разработанная нами система диагностики и защиты оборудования от развивающихся повреждений в электроустановках корпусной конструкции (см. фото ниже), обеспечивает упреждающую локализацию развивающихся повреждений при пробое изоляции внутри КРУ и быстродействующее отключение при междуфазных коротких замыканиях, сопровождаемых мощной электрической дугой.

IMG_20180912_090614

Система диагностики и защиты оборудования от развивающихся повреждений в электроустановках корпусной конструкции ДТ ДЗРП

Система диагностики и защиты оборудования от развивающихся повреждений в электроустановках корпусной конструкции ДТ ДЗРП реализован на существующей микроэлектронной и микропроцессорной базе и включает в себя центральное управляющее устройство (ЦУУ ДТ), устройство защиты от дуговых повреждений (ДТ-Д) и устройство защиты и сигнализации от замыканий на землю (ДТ-З), связанные общим цифровым информационным интерфейсом.

IMG_20180912_090702 IMG_20180912_090715 IMG_20180912_090650 IMG_20180912_090635

 Основные технические параметры системы ДТ ДЗРП

№ п.п. Наименование основных параметров, размерность Величина
1 Номинальный переменный ток, А

(1), 5

2 Номинальное напряжение переменного тока, В

100

3

Номинальная частота, Гц

50

4 Минимальная освещенность срабатывания, лм

5000

5 Максимальное время срабатывания при междуфазных дуговых КЗ, с

0,03

6 Номинальное напряжение постоянного оперативного тока, В

220

7

Потребляемая мощность индивидуального устройства (одного канала) по цепям оперативного тока, в дежурном режиме, Вт, не более

20

8

Потребляемая мощность индивидуального устройства (одного канала) по цепям оперативного тока, в режиме срабатывания, Вт, не более

25

Система диагностики и защиты оборудования от развивающихся повреждений в электроустановках корпусной конструкции ДТ ДЗРП была разработана в рамках реализации дорожной карты EnergyNet НТИ (грант Фонда содействия инновациям №190ГРНТИС5/35863).

Первая серийная партия системы диагностики и защиты была реализованная компании ООО «Автоматика-Дон».

Предприятием получен сертификат соответствия систему диагностики и защиты требованиям технических регламентов.

Рециклинг отходов угледобычи

Научно-исследовательская работа «Разработка энергоэффективных ресурсосберегающих технологий экологически безопасного рециклинга техногенных отходов и синтеза на их основе строительных материалов»

в рамках ФЦП «Исследования и разработки по приоритетным направлениям развития научно-технологического комплекса России на 2007 – 2013 годы», мероприятие 1.5,
шифр «2011-1.5-515-024-048»

Цель работы:

разработка технологических основ использования техногенных запасов, образованных при добыче и переработке угля, с целью выпуска дополнительной товарной продукции, высвобождения земель, занимаемых золошлакоотвалами, терриконами, и шламохранилищами, улучшения экологической ситуации в горнодобывающих регионах. (далее…)

Микроэнергокомплекс для автономной выработки энергии

Научно-исследовательская работа «Создание микроэнергокомплекса на базе высокоэффективной турбины с электрической нагрузкой 5 – 35 кВт и тепловой мощностью 20 – 200 кВт, для систем автономного децентрализованного распределения и потребления тепла и электроэнергии»

в рамках ФЦП «Исследования и разработки по приоритетным направлениям развития научно-технологического комплекса России на 2007 – 2013 годы», мероприятие 1.6,
шифр «2011-1.6-516-021-041»

Цель работы:

Разработка технологических схем работы микроэнергетического комплекса на базе паровой микротурбины, группы солнечных коллекторов и теплового насоса, для выработки тепловой, электрической энергии и энергии холода для кондиционирования, применяемого в частном секторе малоэтажного строительства. (далее…)

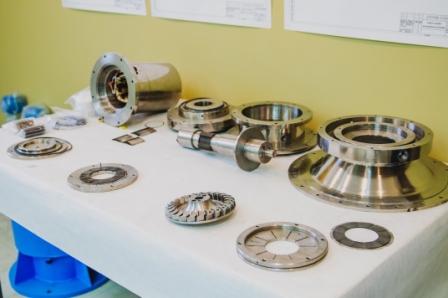

Влажно-паровая микротурбинная установка

Научно-исследовательская работа «Разработка влажно-паровой микротурбинной установки для систем малой распределенной энергетики на основе комбинированного использования традиционных и возобновляемых источников энергии»

в рамках ФЦП «Исследования и разработки по приоритетным направлениям развития научно-технологического комплекса России на 2007 – 2013 годы», мероприятие 1.6,
шифр «2011-1.6-516-021-041»

Цель работы:

Разработка микроэнергетического комплекса (МЭК) электрической мощностью от 5 до 30 кВт, и тепловой от 20 до200 кВт для систем автономного энергоснабжения на основе комбинированного использования традиционных и возобновляемых источников энергии. (далее…)
