Модернизация ЭТК Этап 5. Организация визуального контроля процесса в реакторе оксипиролиза

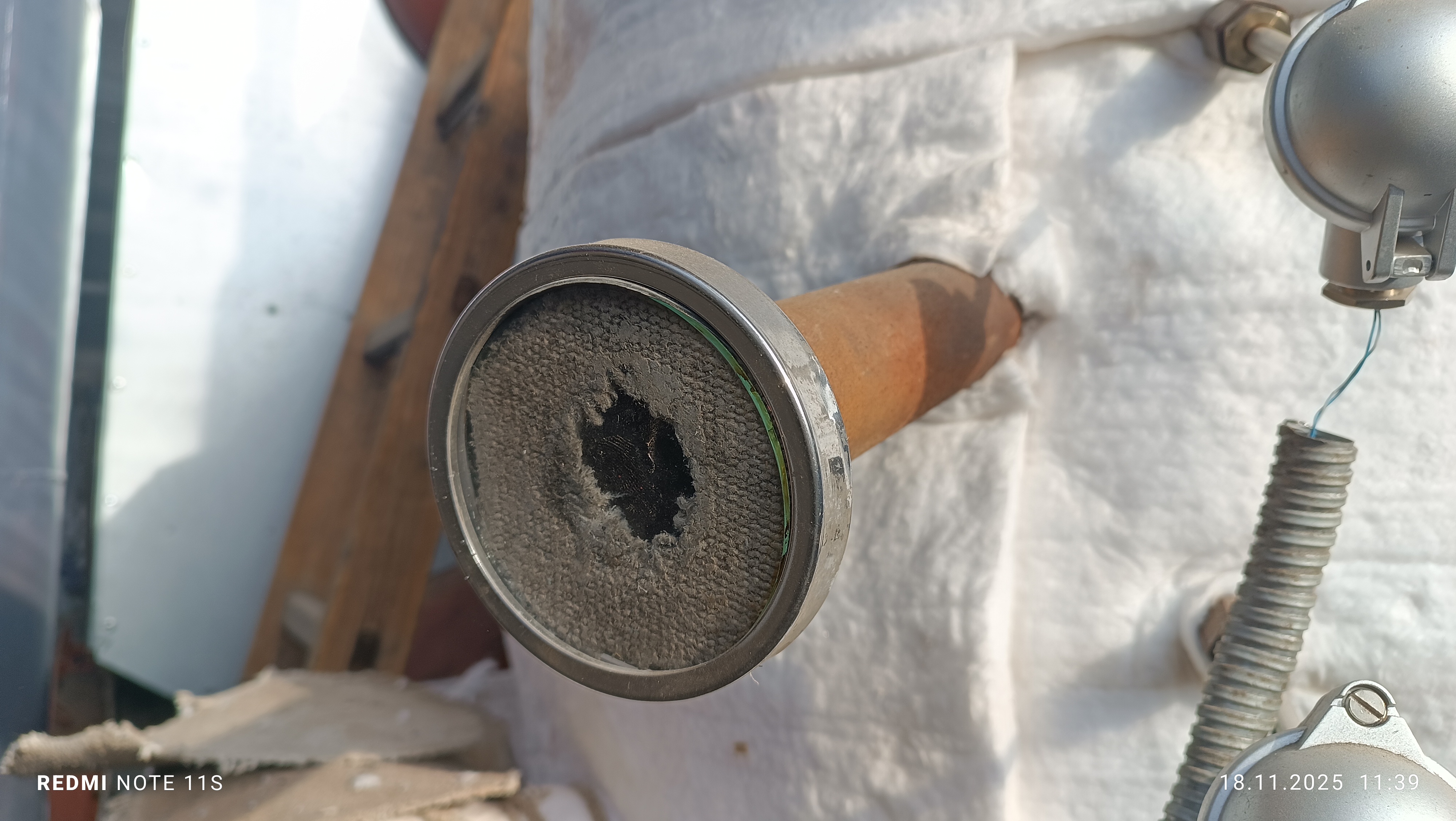

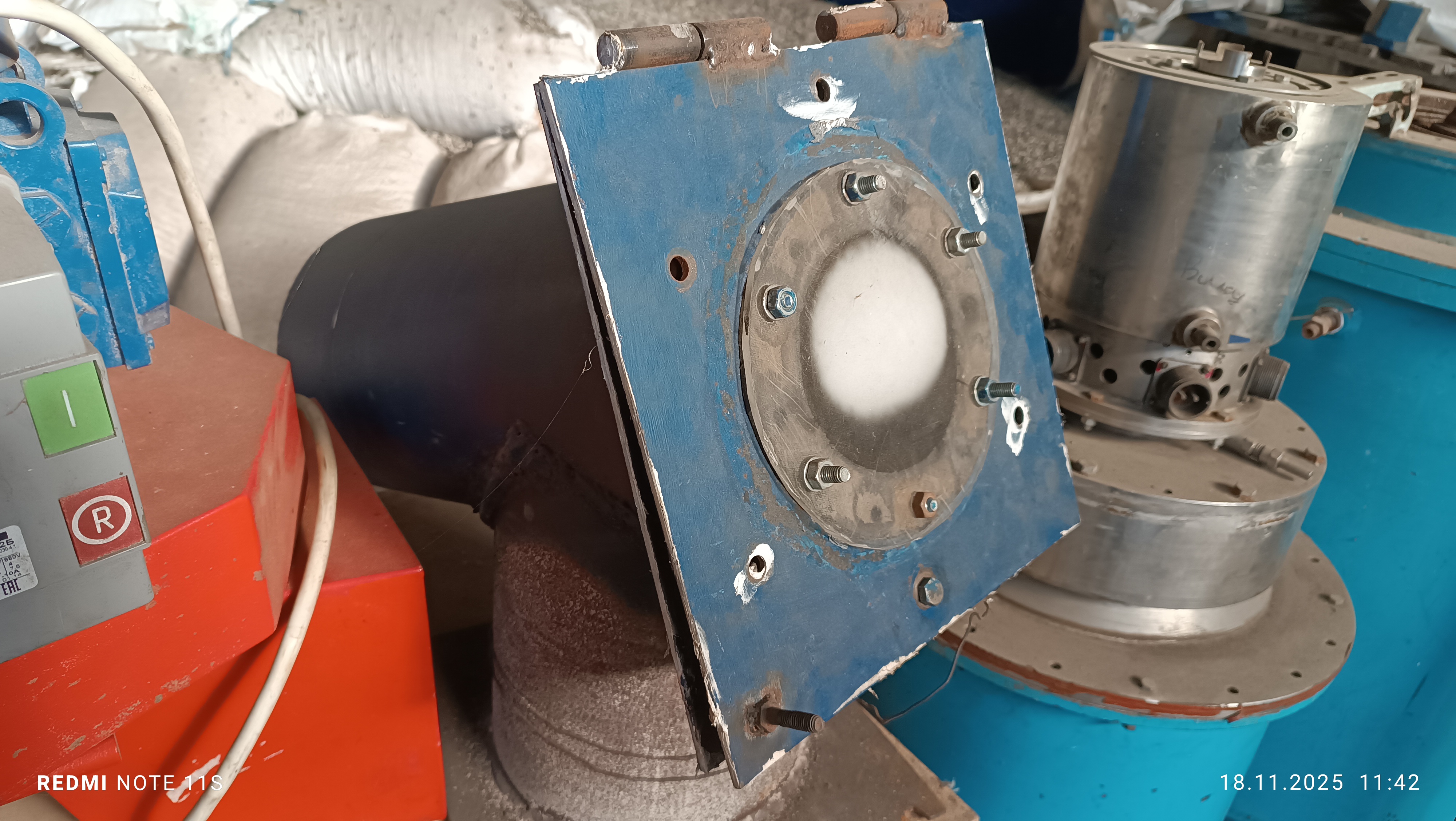

Изначально конструкция экспериментального реактора оксипиролиза не предполагала визуального контроля процесса энергетической утилизации АТ. Вероятность проведения экспериментальных исследований вслепую нас не устраивала. Решено, не сильно вмешиваясь в конструкцию реактора, установить гляделки в обе его камеры. Если с гляделкой на второй камере было всё просто — пробили отверстие и приварили трубу с фланцем на боковую стенку, в последующем дополнив стеклом и крышкой, то с гляделкой первичной камеры пришлось повозиться. В результате наблюдение за процессом в ней было организованно через верх, а точнее через оголовок шнека. Такому решению способствовало исключение из системы подачи опорного подшипникового узла шнека. Именно на его место было установлено оргстекло. Возможность его быстрой периодической замены тоже было предусмотрено. А также это соединение перестало быть глухим и стало разъемным — на петлях. Теперь через оголовок системы подачи мы могли наблюдать за процессом равномерной подачи топлива, процессом его пиролиза в первичной камере, контролировать визуально замятия топлива и забивание оголовка и своевременно устранять вероятность аварийной ситуации. Удобство эксплуатации реактора заметно возросло.

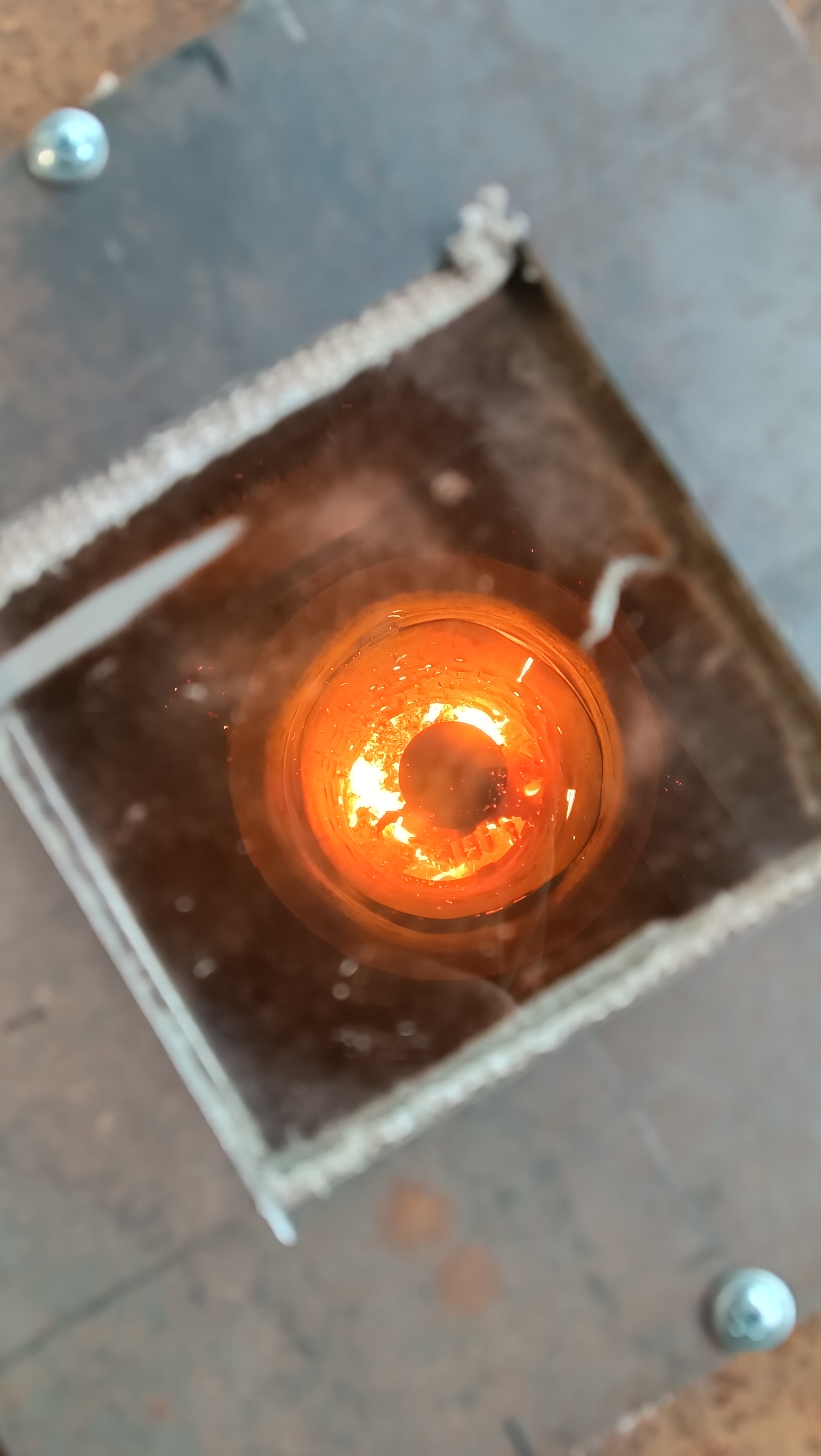

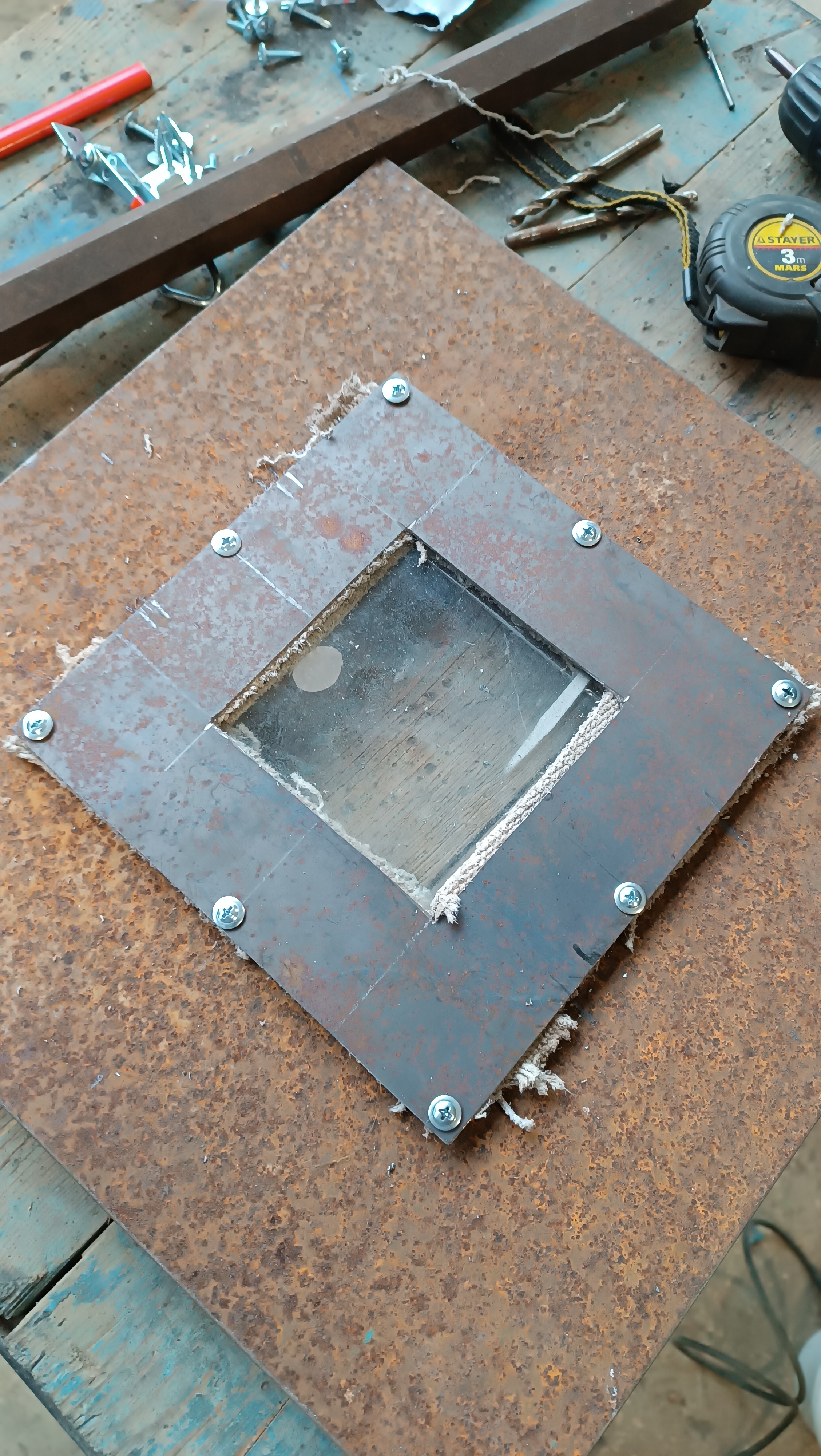

Первый вариант исполнения оголовка всё же не исключал забивание и при значительных температурах процесса в реакторе оргстекло быстро теряло прозрачность. Со временем оголовок шнека был модернизирован и заменен на высокий короб с бОльшим сечением створа, исключающим застревание и уплотнение топлива и имеющий съемную крышку. В крышке также было предусмотрено окошко из обычного стекла, находящиеся строго на оси первичной камеры. Наблюдение за процессом оксипиролиза, визуальный контроль его качества и возможность фото- и видеофиксации значительно упростили проведение экспериментальных исследований.
