Разработка и изготовление устройства подачи топлива в реактор оксипиролиза. Модернизация ЭТК, этап 2

После длительных испытаний опытного образца ЭТК в Санкт-Петербурге комплекс был передан нам на площадку ООО НПП «Донские технологии» не в полном составе. Для организации непрерывной подачи топлива в реактор оксипиролиза нами было разработано и реализовано «в железе» несколько вариантов устройств. Все они представляли собой шнековый транспортер. Для автоматизации процесса  в блок управления реактором были включены и элементы контроля и управления подачей топлива.

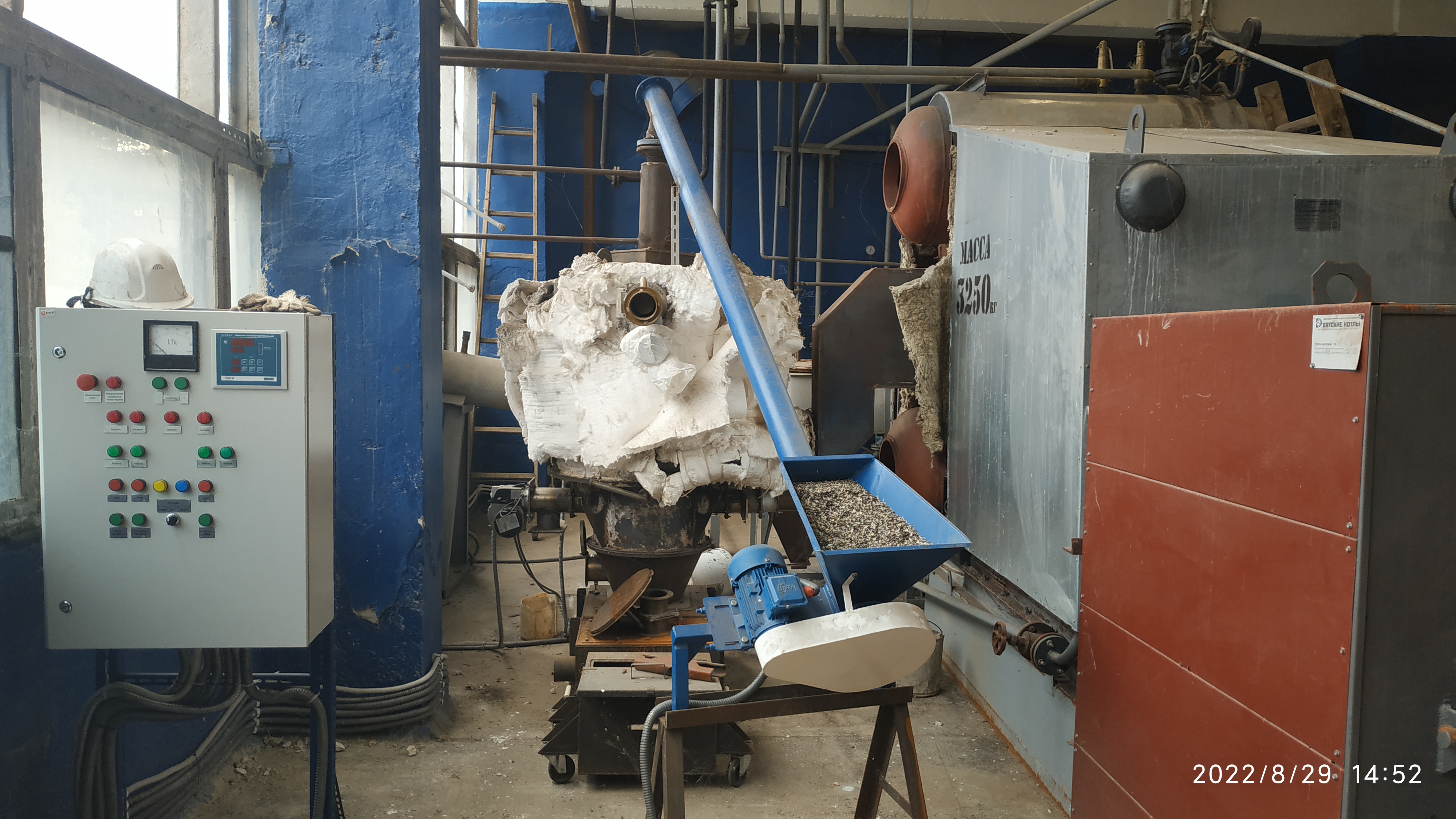

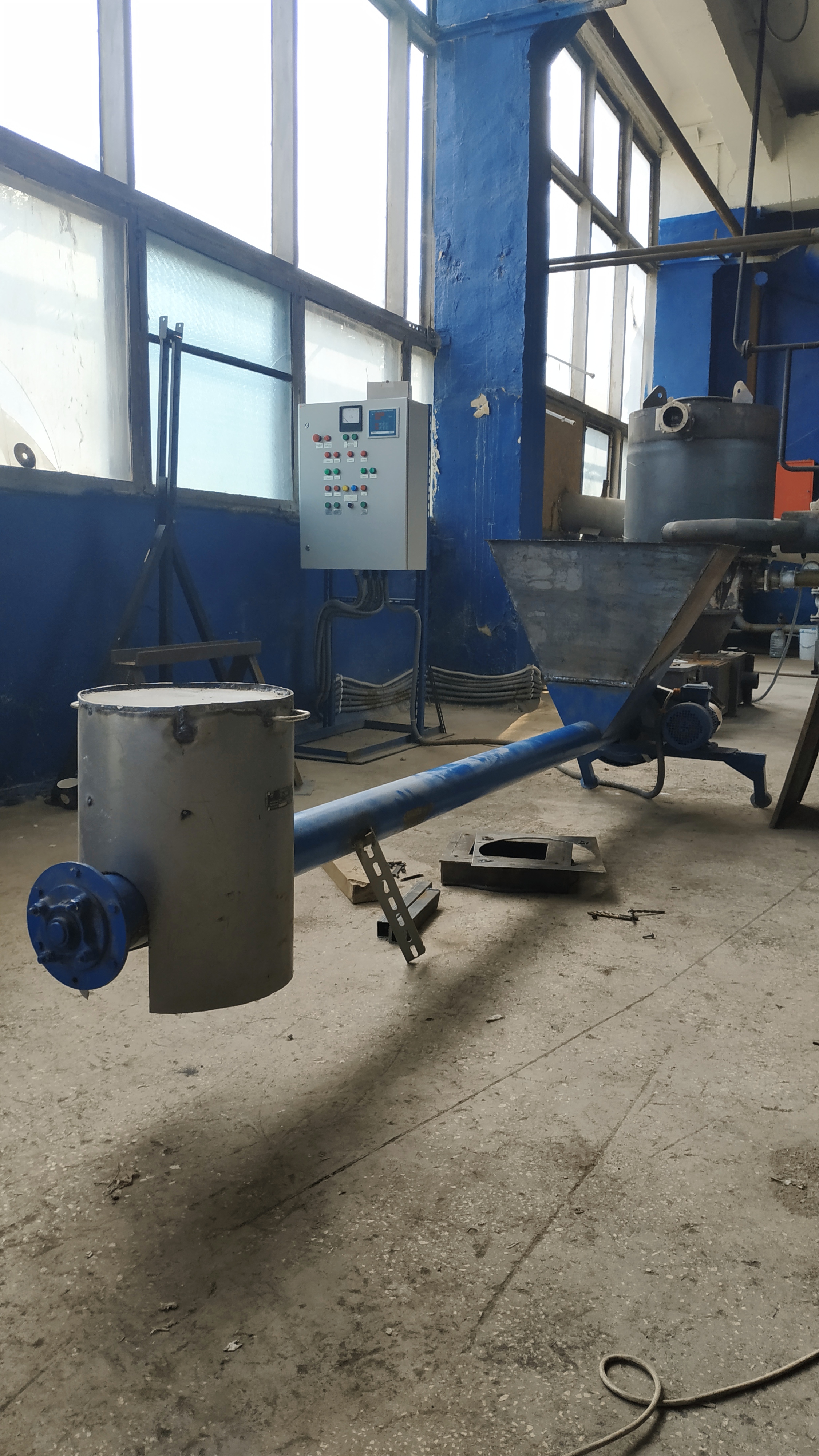

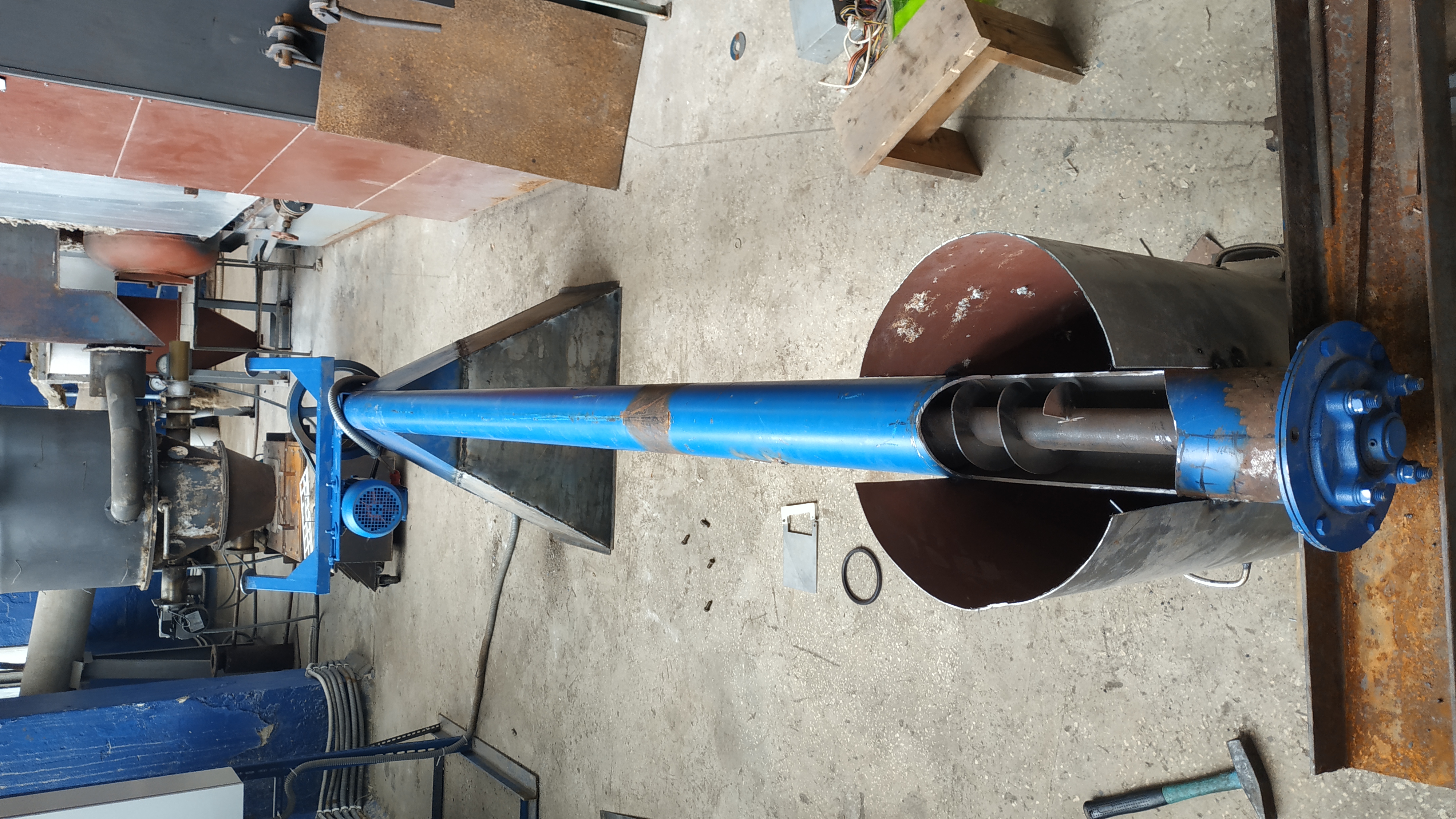

Первый вариант устройства подачи был выполнен со шнеком диаметром 100 мм, переходным водоохлаждаемым патрубком и бункером на 30 литров. Первые пуски реактора производились на имеющемся в нашем распоряжении топливе — лузге подсолнечника, и этот вариант шнека показал себя положительно. Но со многокомпонентным «сложным» альтернативным топливом (с большим числом полиэтиленовых элементов более 100 мм в длину) этот вариант исполнения шнека оказался бесполезен. Постоянные заклинивания устройства подачи не позволяли наладить работы всей установки.

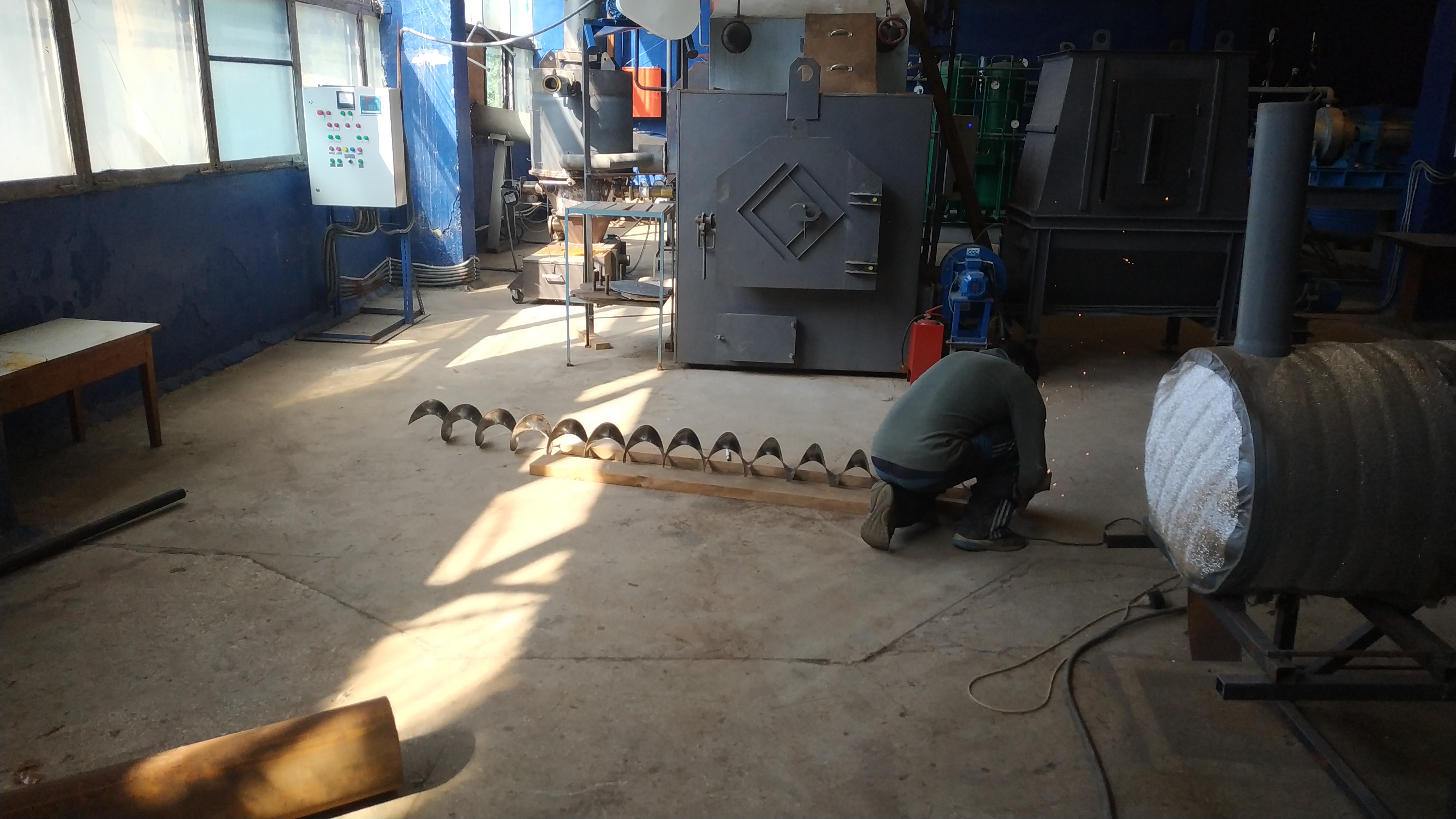

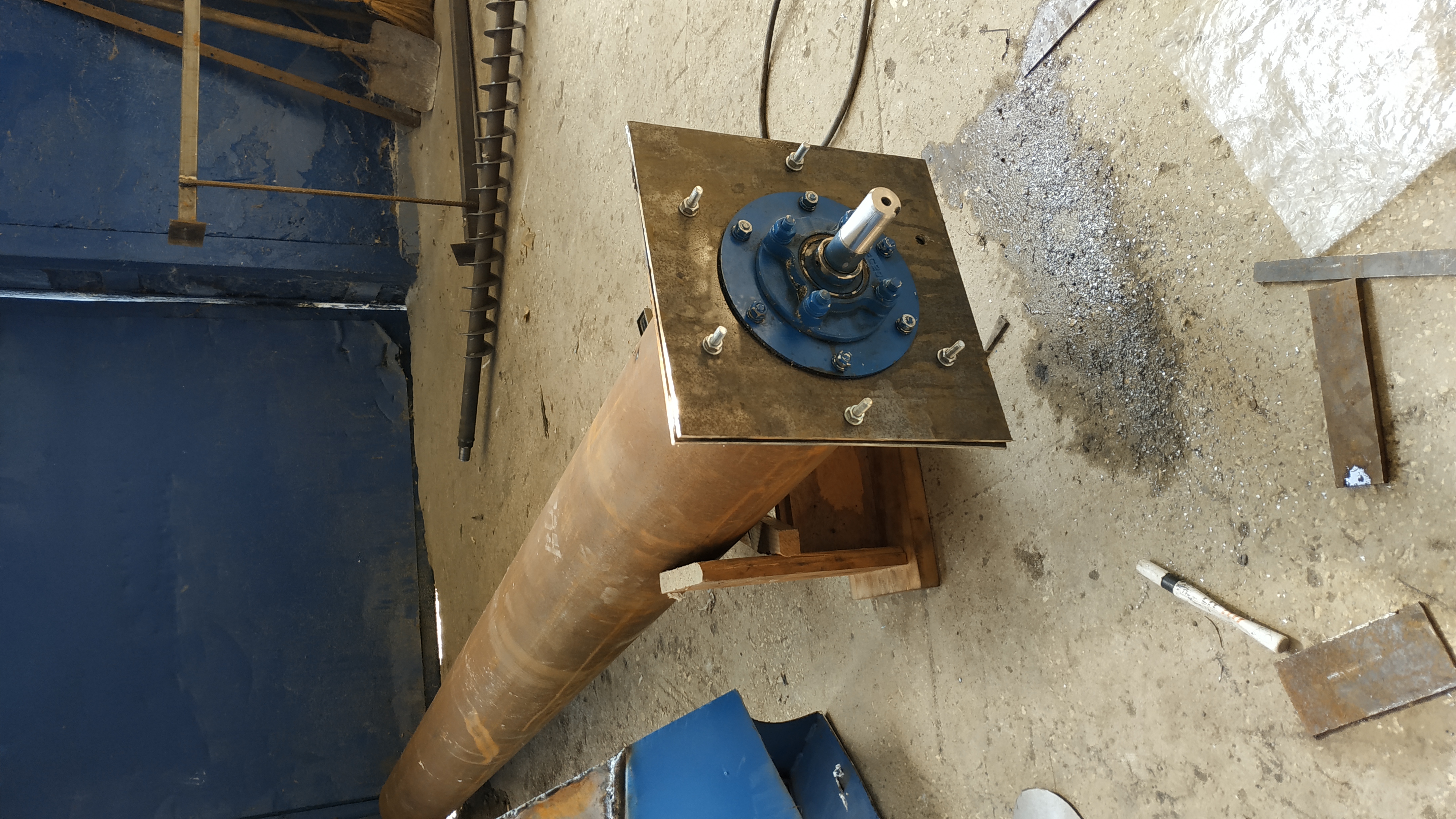

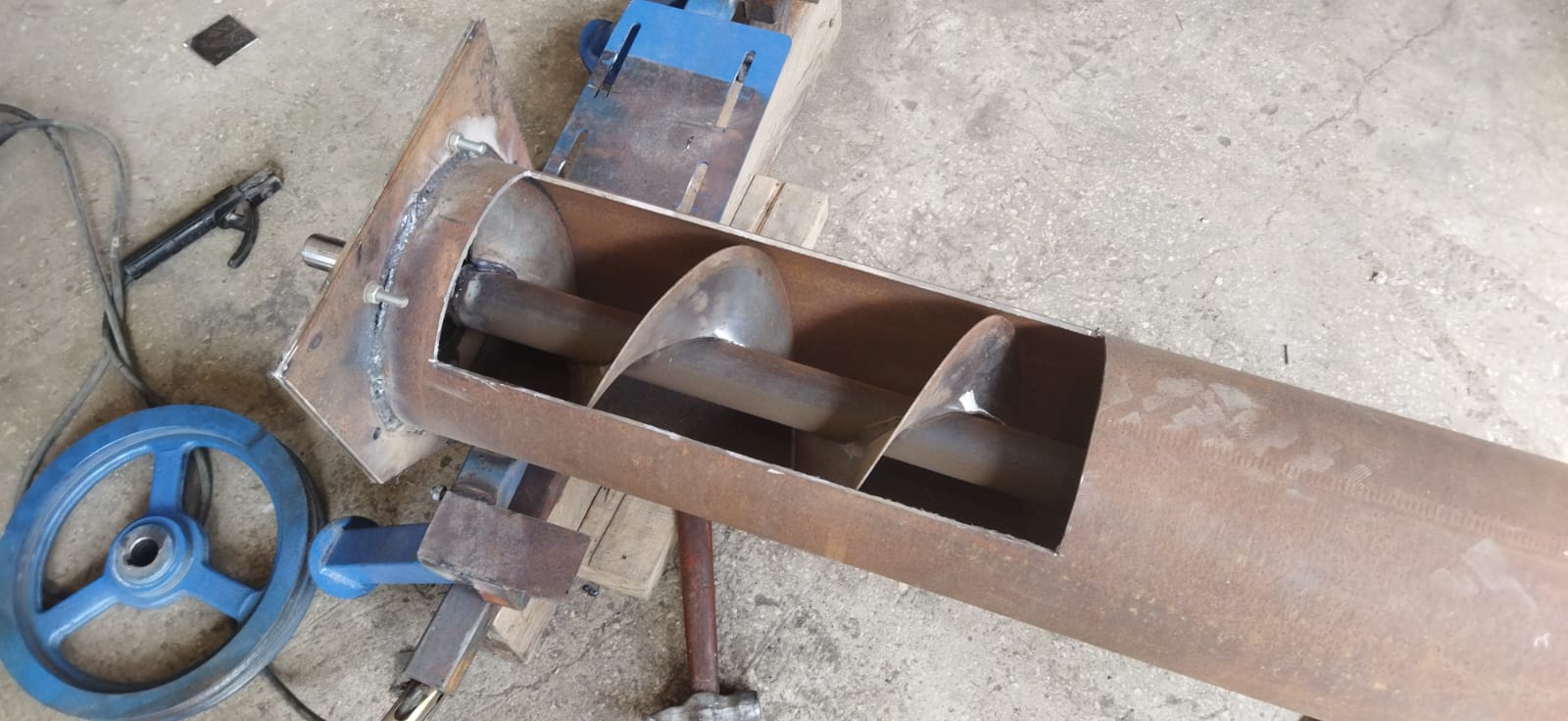

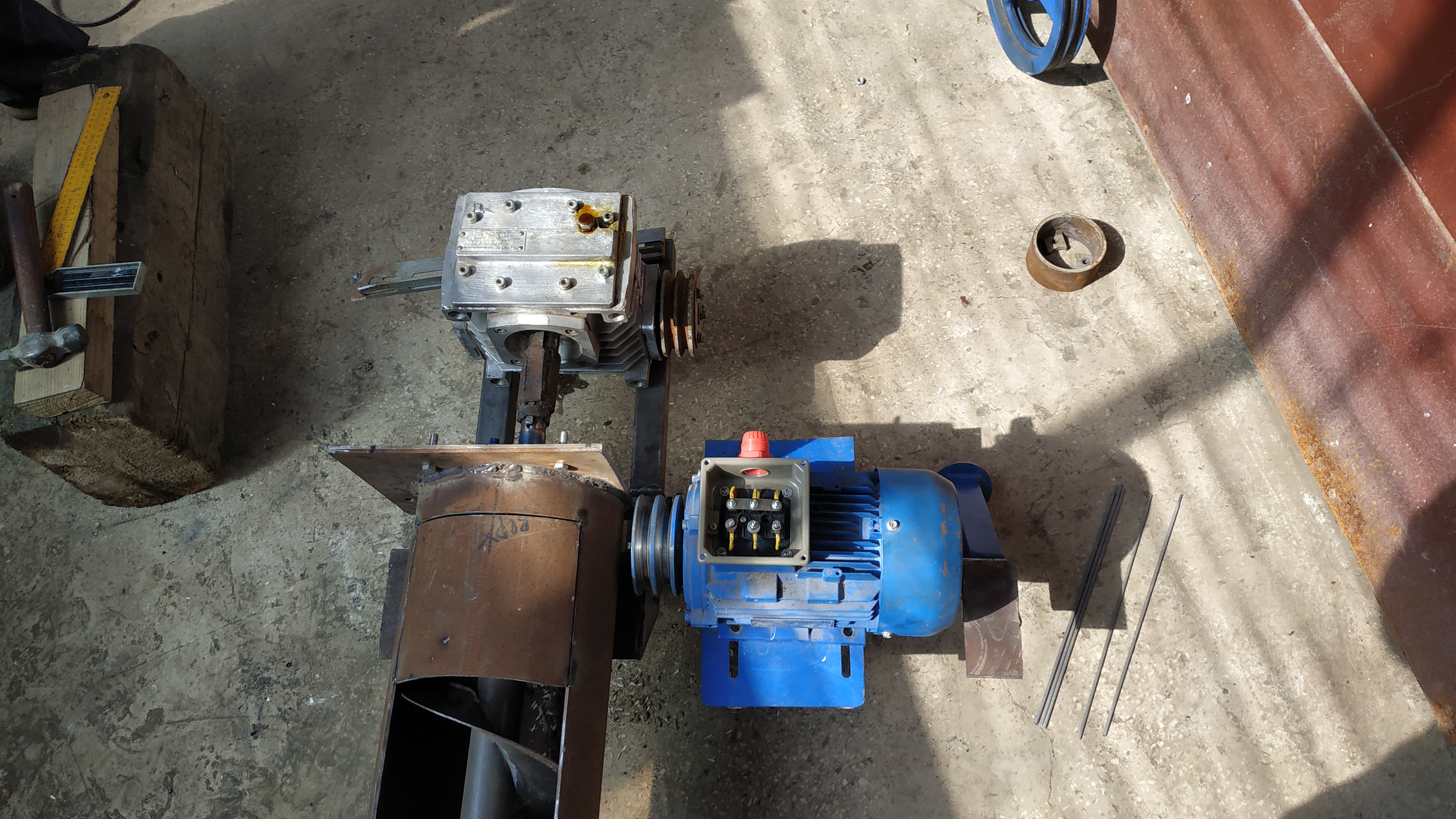

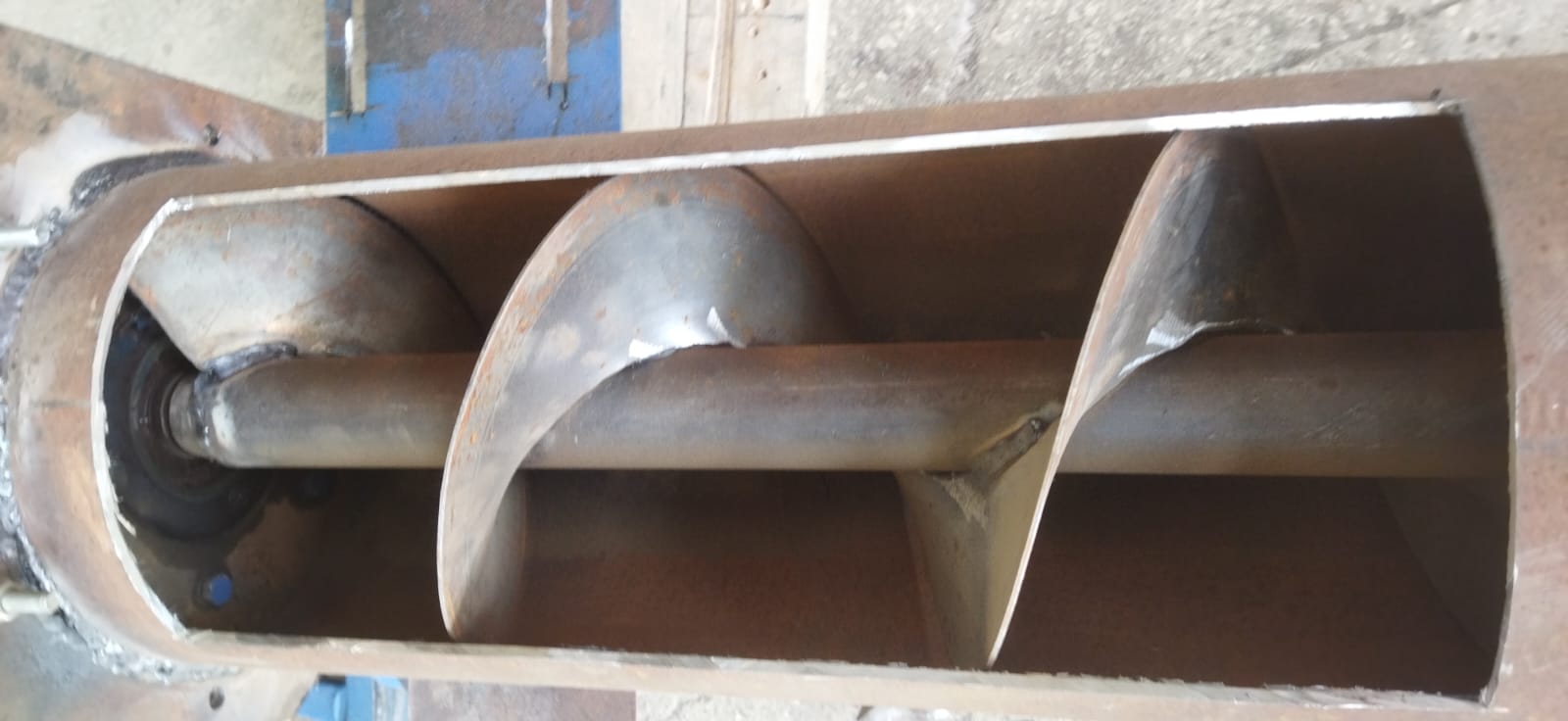

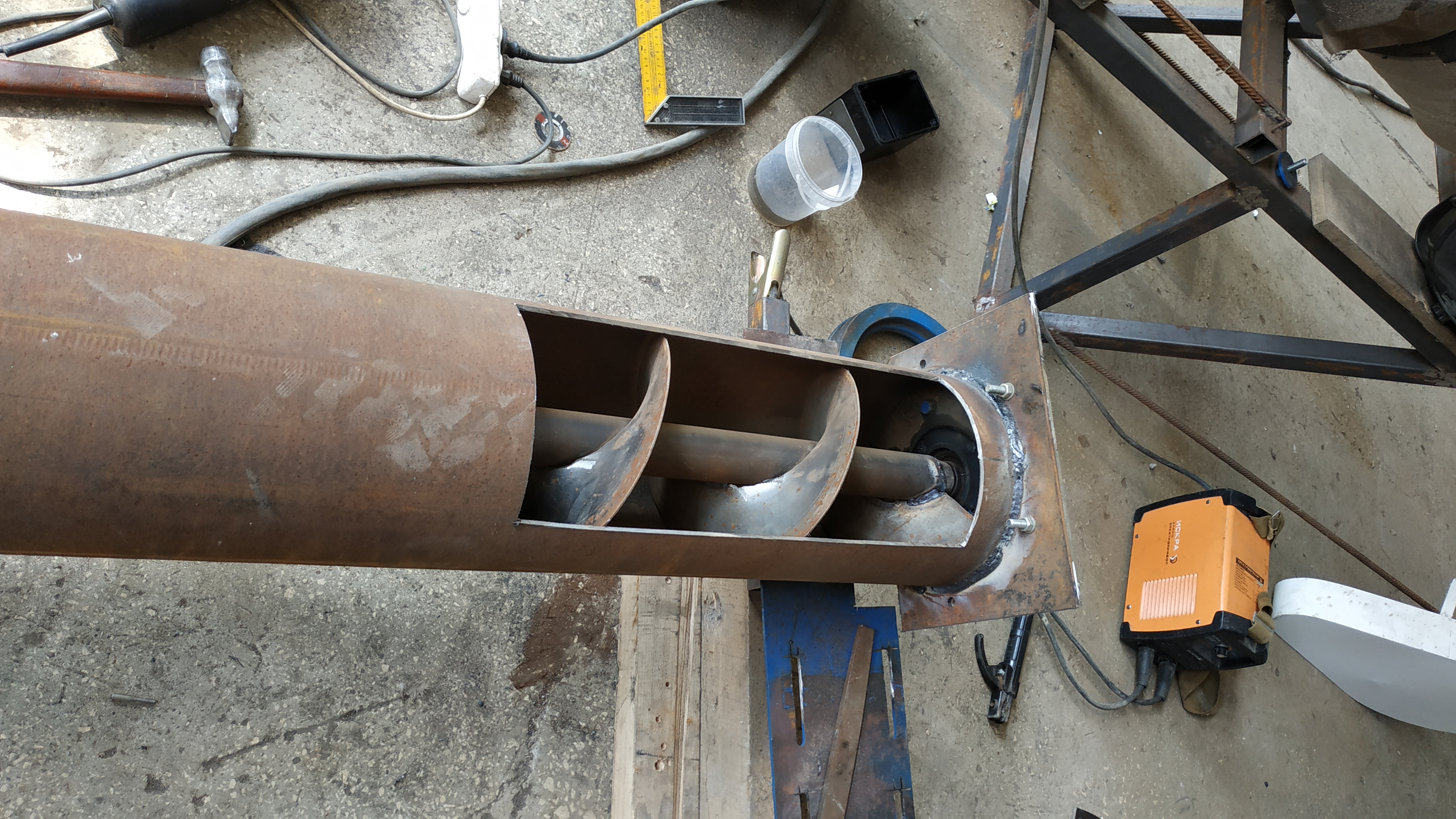

В итоге было принято решение пересмотреть конструкцию и увеличить диаметр шнека вдвое — до 200 мм. Это повлекло за собой ряд сложных конструктивных изменений — в местах сочленения устройства подачи с бункером и  реактором. Также было решено в механическую часть устройства добавить редуктор чтобы увеличить момент на валу шнека и при этом удержать производительность подачи в нужных значениях.

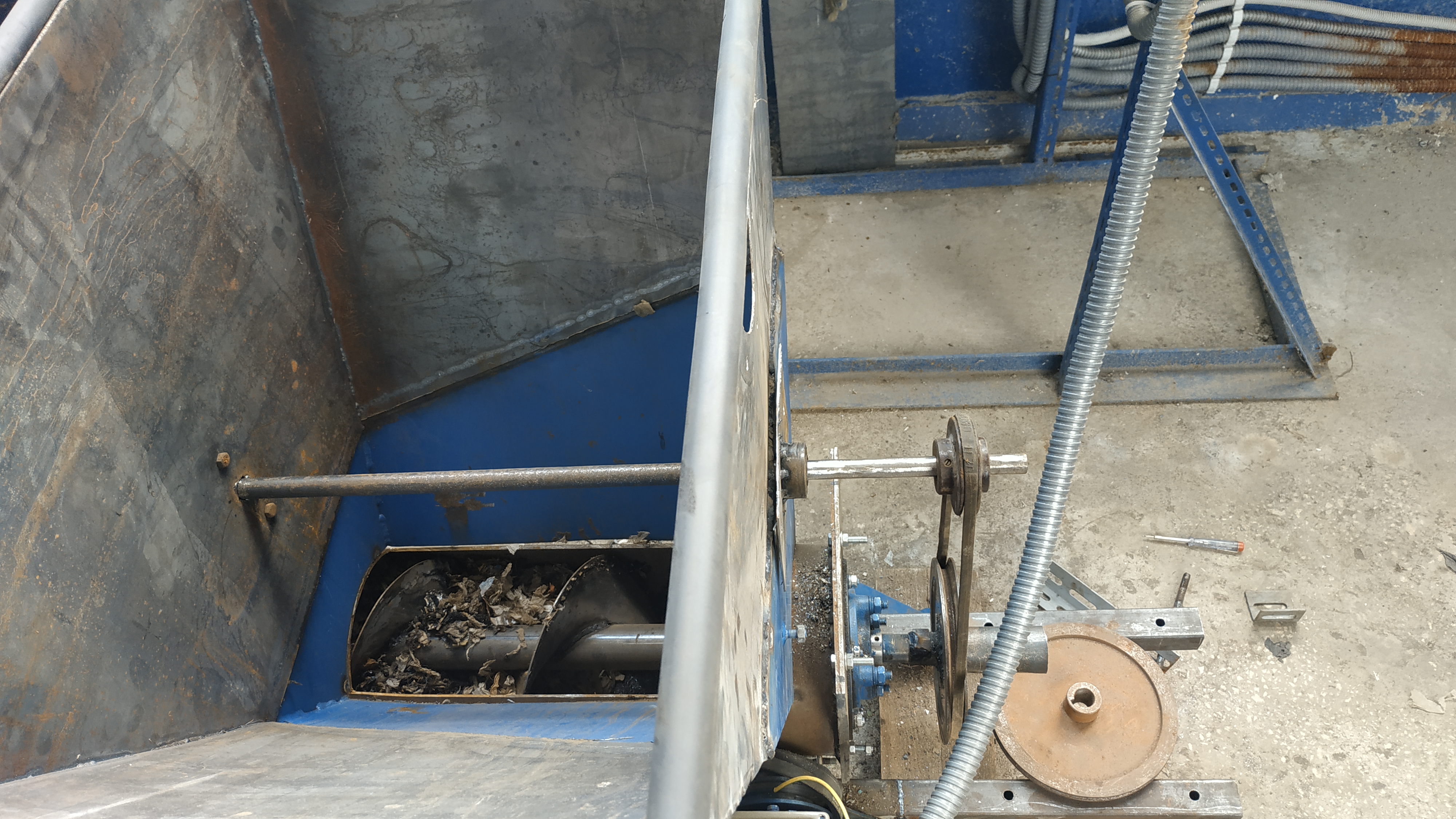

 В итоге — процесс подачи значительно улучшился. Число остановок в разы снизилось, но проведенные изменения не исключили аварийные заклинивания, смятия топлива, наматывание его на вал шнека. Принято решение добиваться безостановочного процесса. Есть предложения по следующим изменениям — убирать один из опорных подшипниковых узлов. На его место предложено установить окошко из оргстекла для визуализации процесса подачи и процесса пиролиза в оксипиролизной камере, а также добавить ворошители в бункере. Информация о вносимых изменениях и их результатах будет опубликована позднее.
